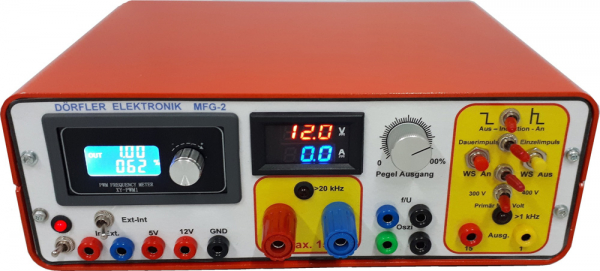

Das Gerät wurde speziell entwickelt für Kfz-spezifische Bauteileprüfungen. Mit dem Gerät lässt sich eine große Anzahl von Kfz-spezifischen Komponenten ansteuern und überprüfen. Neben der Überprüfung von Zündspulen (Erweiterter Funktionsumfang zum ZST-1), lassen sich auch stromintensive Aktoren mit einem pulsweitenmodulierten Signal präzise ansteuern. Eine stufenlose Einstellung der Pulsweite von 0….100% und eine ebenso stufenlose Einstellung der Frequenz von 1Hz bis 20kHz, lassen keine Wünsche offen. Auf einem LCD-Display werden die eingestellte Frequenz, die Pulsweite, die am Ausgang anliegende Spannung und der entnommene Strom angezeigt, ohne dass dabei ein Oszilloskop benötigt wird.
Zahlreiche interne Schutzfunktionen schützen das Gerät vor zu hoher Stromentnahme (Kurzschluss), Falschpolung und Überspannung am Eingang und am Ausgang. Eine Deaktivierung des Gerätes erfolgt wenn eine Spannung >15 Volt am Eingang angeschlossen wird.
Die maximale Stromentnahme beträgt ca. 15 Ampere bei einer Ausgangsspannung von ca. 14 Volt.
Mit dem MFG-2 lassen sich u.a. folgende Komponenten ansteuern und überprüfen:
- Aller auf dem Markt befindlichen Kfz-Zündspulen
- Aktoren bzw. Verbraucher die pulsweitenmoduliert angesteuert werden.
- Überprüfen und Ansteuern von Gebläsemotoren
- Ansteuern von Lichtanlagen (speziell auch für Schulungszwecke)
- Darstellung von PWM-Signalen
- Ansteuern von Klimakompressoren
- Ansteuern von Einspritzventilen (Keine Piezoventile)
- Ansteuern von PWM Heizungen uvm.
- Ansteuern von elektromagnetisch betätigten Ventilen und Stellmotoren
- Ansteuern von elektrohydraulischen Systemen (Nockenwellenverstellung etc.)
- Umwandlung von Frequenz in Spannung
Über einen externen Eingang lassen sich spannungs- und stromschwache Signale (ca. 300…400mVss) einspeisen, verstärken und über die Ausgangsbuchsen mit bis zu 14V/15A auszugeben. Zudem werden Frequenz und Pulsweite des anliegenden Signals gemessen und am Display angezeigt.
Eine zusätzliche Spannungsversorgung 5V und 12V ist für die Versorgung von extern angeschlossenen Komponenten (z.B. Sensoren) vorgesehen. Der Ausgangspegel ist zwischen 0….12(14) Volt einstellbar.
Zudem kann das MFG-1 als regelbares Netzteil verwendet werden. Eine extern angeschlossene Festspannungsquelle (z.B. Batterie) kann somit in einem Bereich von 0….12 Volt geregelt werden und steht somit an den Ausgangsbuchsen zur Verfügung.
Ein zusätzlicher Schalter verhindert Induktionsspitzen des am Ausgang angeschlossenen Verbrauchers. Ebenso lässt sich die zulässige Primärspannung bei Zündspulentest auf Werte von 300 / 400 Volt einstellen.
Das Gerät bietet viele Möglichkeiten für das Prüfen und Testen von Bauteilen, nicht nur am Kfz! Weitere Informationen können telefonisch erfragt werden.
Auf speziellen Kundenwunsch können kleinere Anpassungen bzw. Änderungen am MFG-2 vorgenommen werden.
Typische Einsatzgebiete des MFG-2 sind: Industrie, QM, Garantieabteilungen, Bildungs- und Schulungszentren, Kfz-Werkstätten uvm.
Das Gerät wird auf Anfrage/Bestellung gefertigt.
Sollte kein Gerät aktuell verfügbar sein, kann die Lieferzeit,
ab Bestellung etwa 2-3 Wochen betragen.
